Caso real · ARQUIMEA · Torrejón de Ardoz
Red, fibra óptica OM5 y WiFi profesional para una nave industrial de 13.000 m²
MF Telecomunicaciones ejecutó desde cero la infraestructura de comunicaciones de las nuevas instalaciones de ARQUIMEA en Torrejón de Ardoz: canalizaciones y bandejas metálicas Rejiband, CPD principal, 9 racks interconectados con fibra multimodo OM5, cerca de 900 puntos de red y cobertura WiFi profesional.
Las cifras del proyecto
Una infraestructura preparada para una instalación industrial de gran escala
El proyecto
Conectividad para oficinas, producción y zonas técnicas

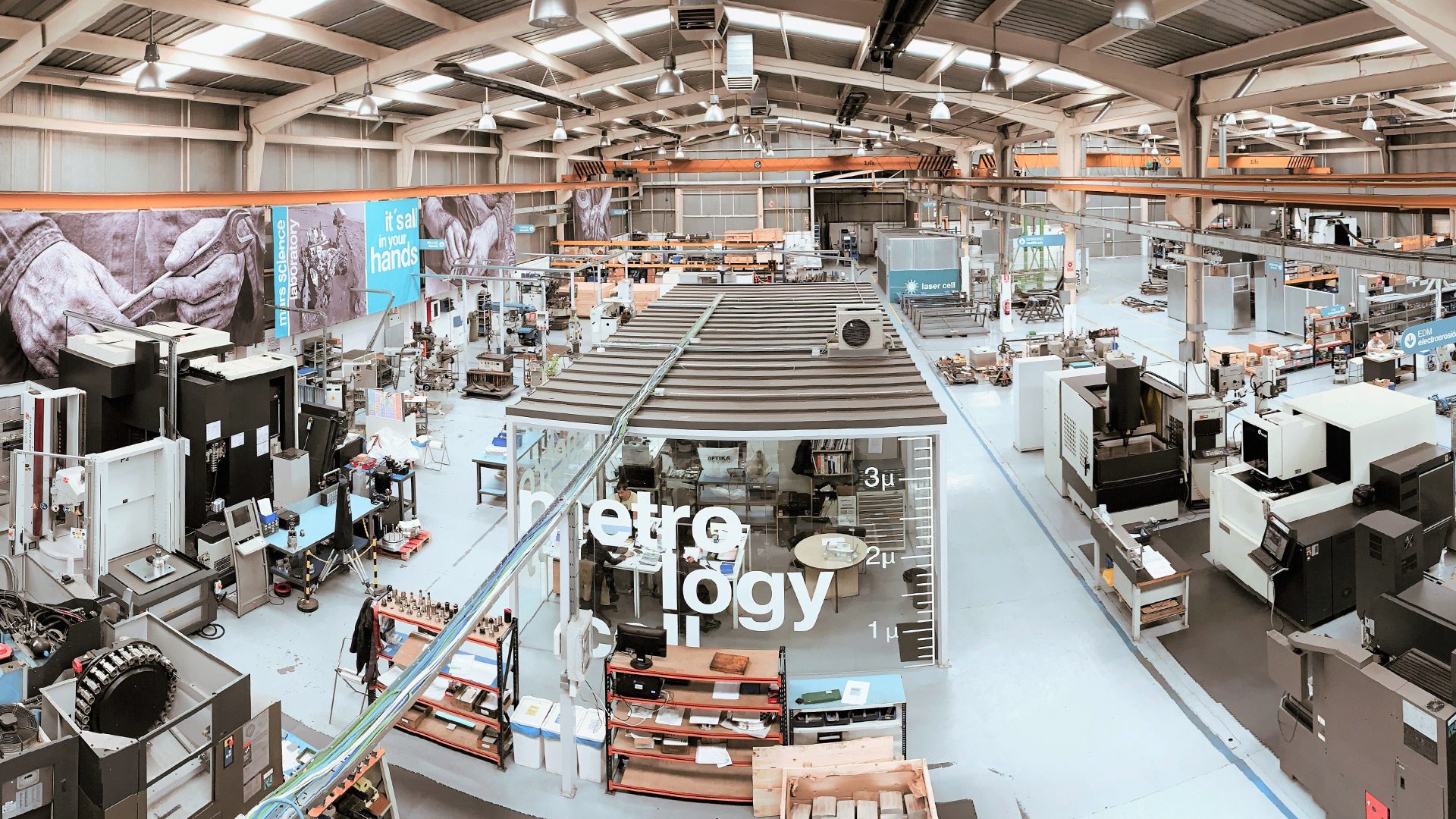

ARQUIMEA incorporó aproximadamente 13.000 m² a sus instalaciones de Torrejón de Ardoz, destinadas a ampliar su capacidad industrial. La compañía, especializada en tecnología para sectores de alta exigencia, necesitaba una red capaz de acompañar el crecimiento de la nueva nave.

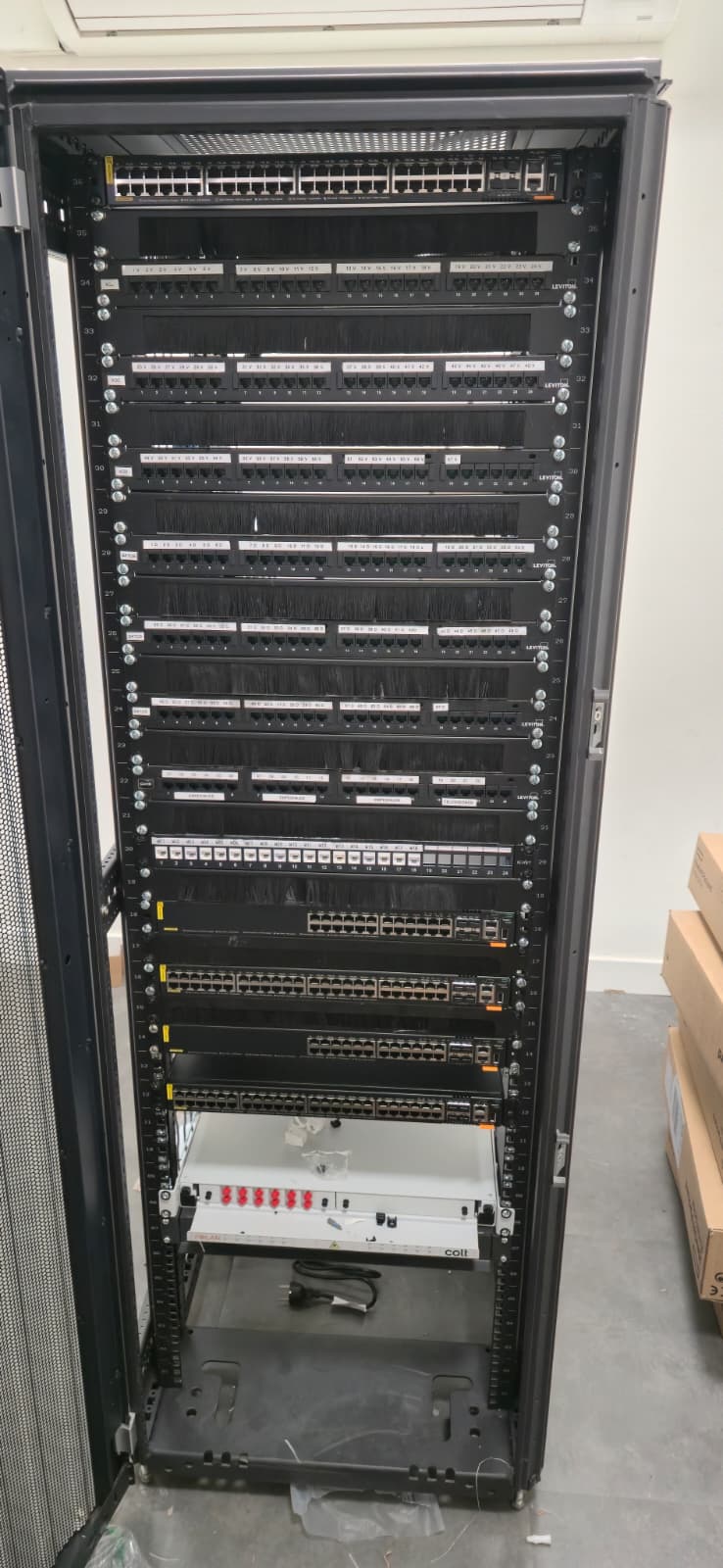

MF Telecomunicaciones ejecutó una instalación completa de red para nave industrial en Madrid, partiendo desde cero. El trabajo incluyó el montaje de canalizaciones y bandejas metálicas tipo Rejiband, la creación de los recorridos para cobre y fibra óptica, el cableado estructurado, los racks, los puestos de trabajo y la red WiFi profesional. La arquitectura parte de un CPD principal y distribuye las comunicaciones por toda la instalación.
La cifra de superficie procede de una comunicación corporativa pública de ARQUIMEA. Los datos técnicos de la red corresponden al trabajo realizado por MF Telecomunicaciones.
Arquitectura de red
Infraestructura desde cero: Rejiband, CPD, racks y fibra OM5
Bandejas metálicas Rejiband
El proyecto comenzó con el montaje de bandejas metálicas tipo Rejiband y la definición de recorridos seguros y ordenados para distribuir el cableado de cobre y la fibra óptica por la nueva nave.
Fibra óptica multimodo OM5

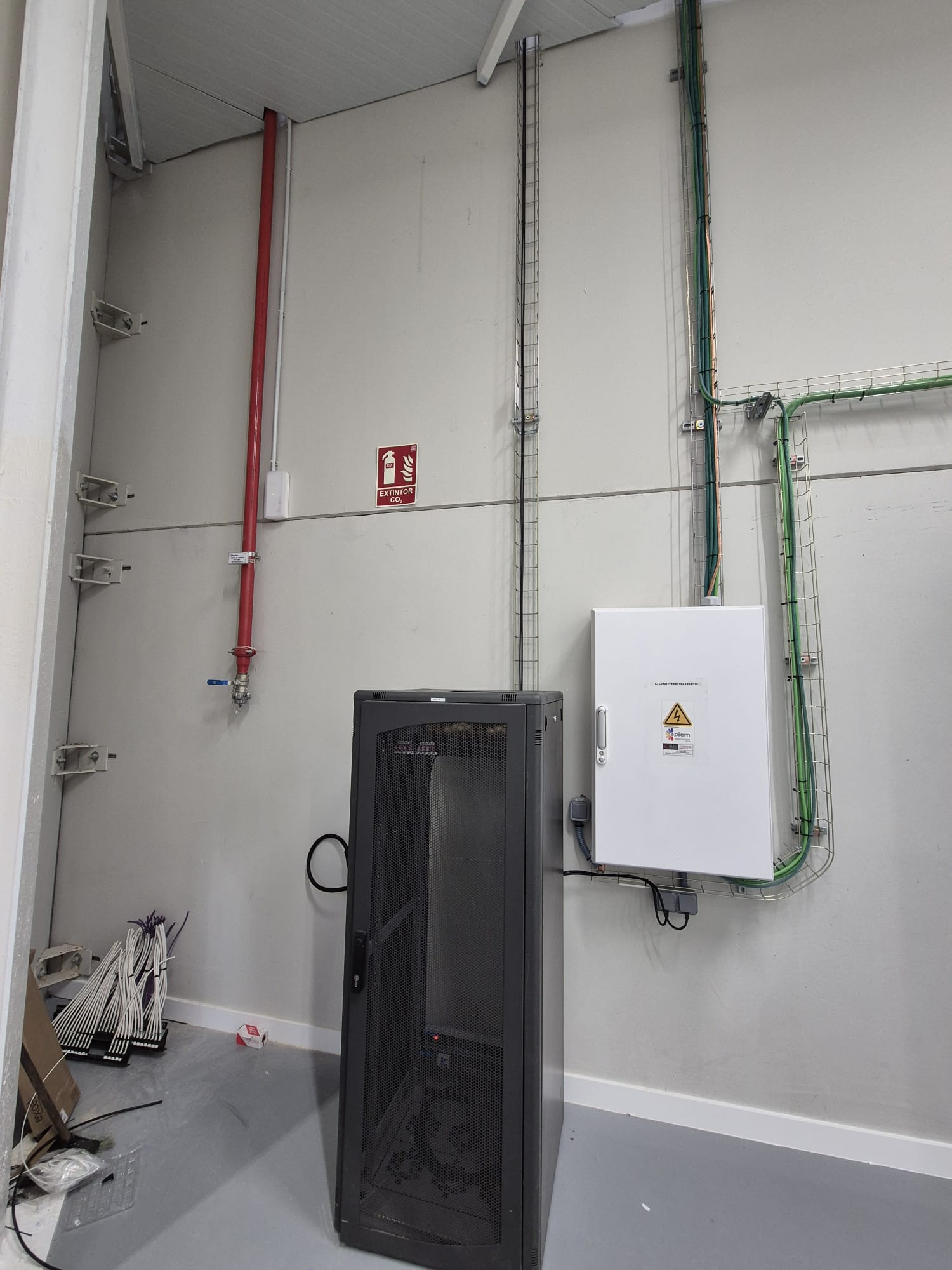

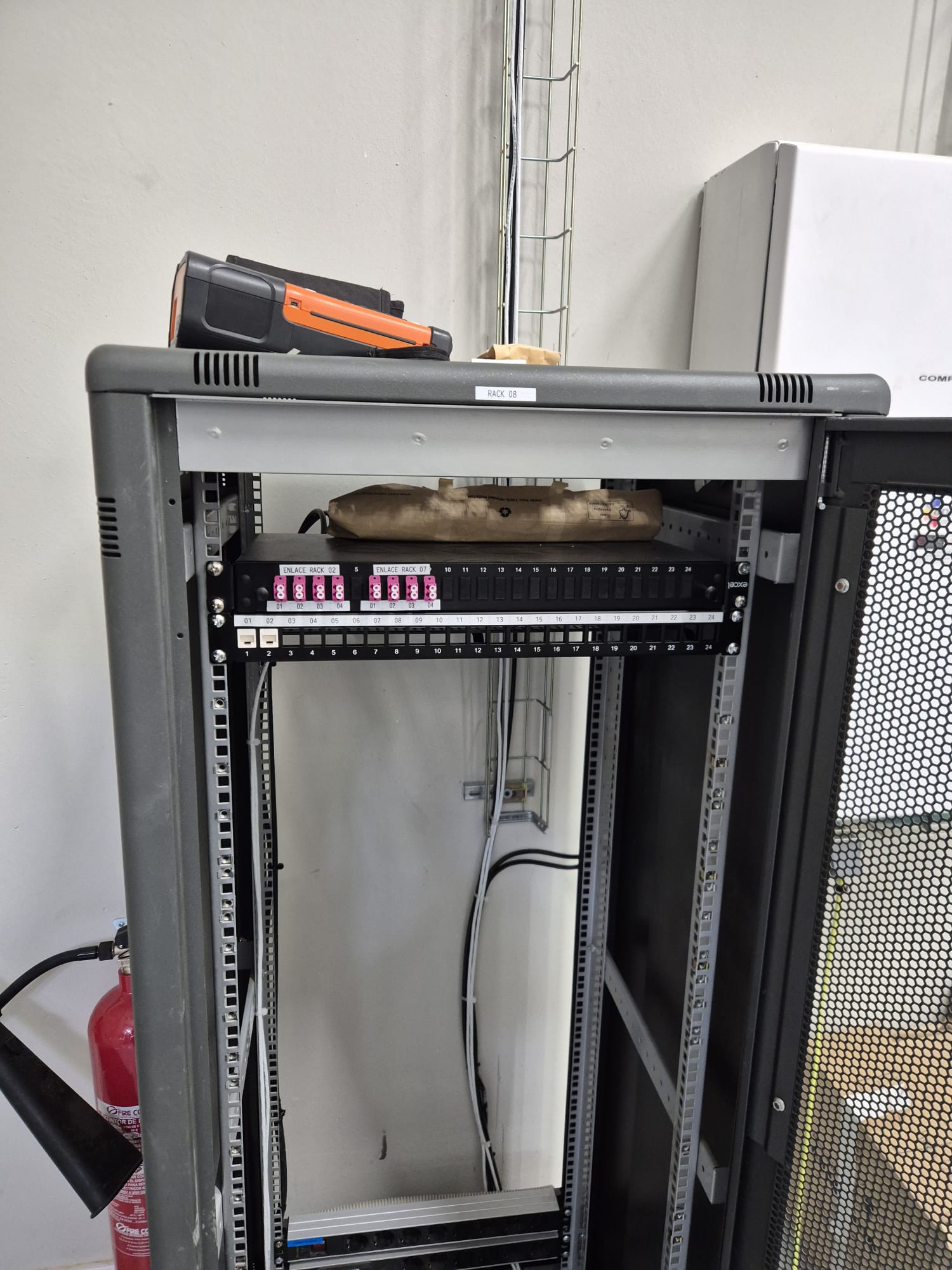

Los nueve racks se interconectaron mediante un backbone de fibra óptica profesional OM5, adecuado para enlaces de alta capacidad y crecimiento futuro.
Cerca de 900 puntos

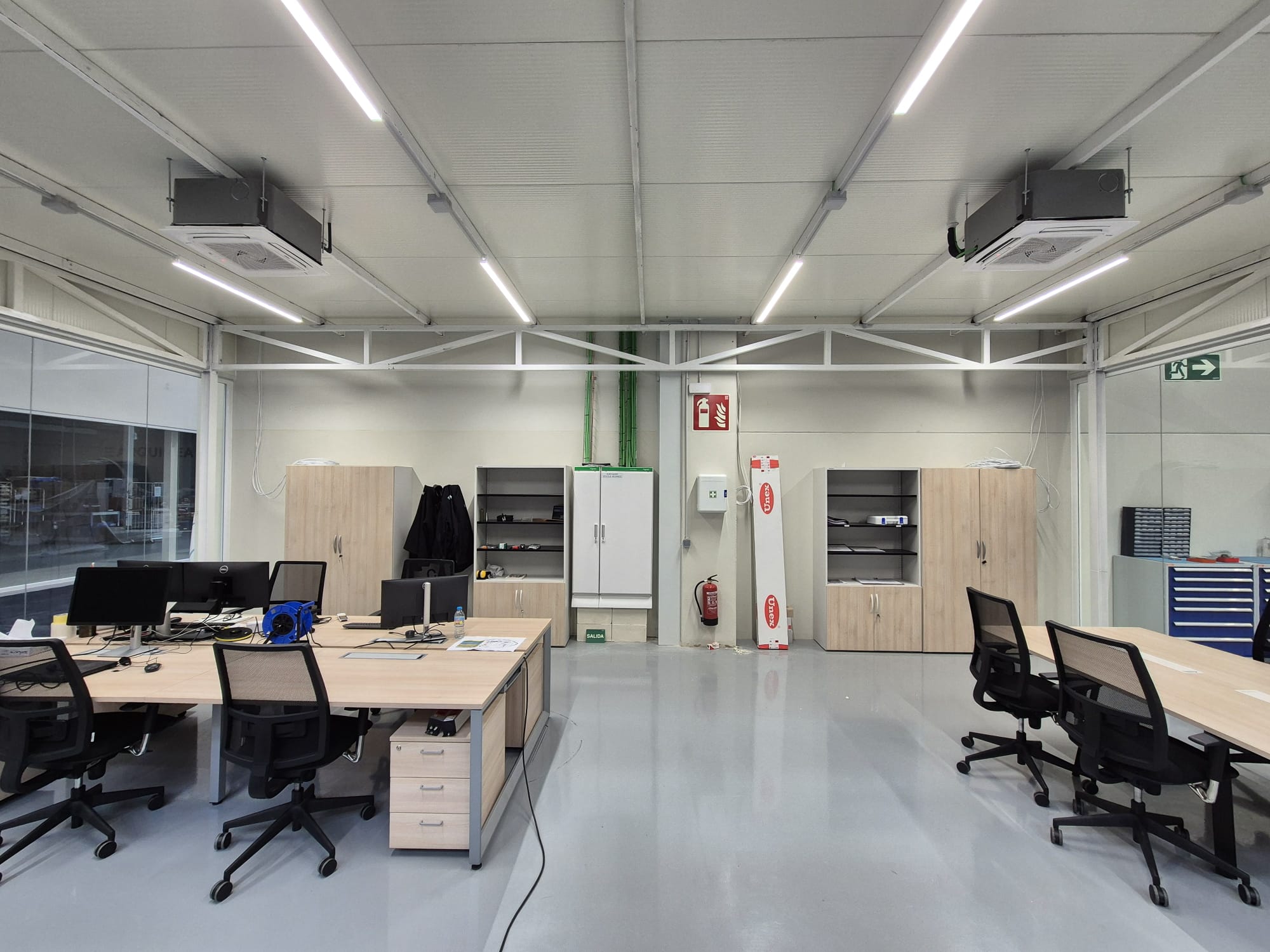

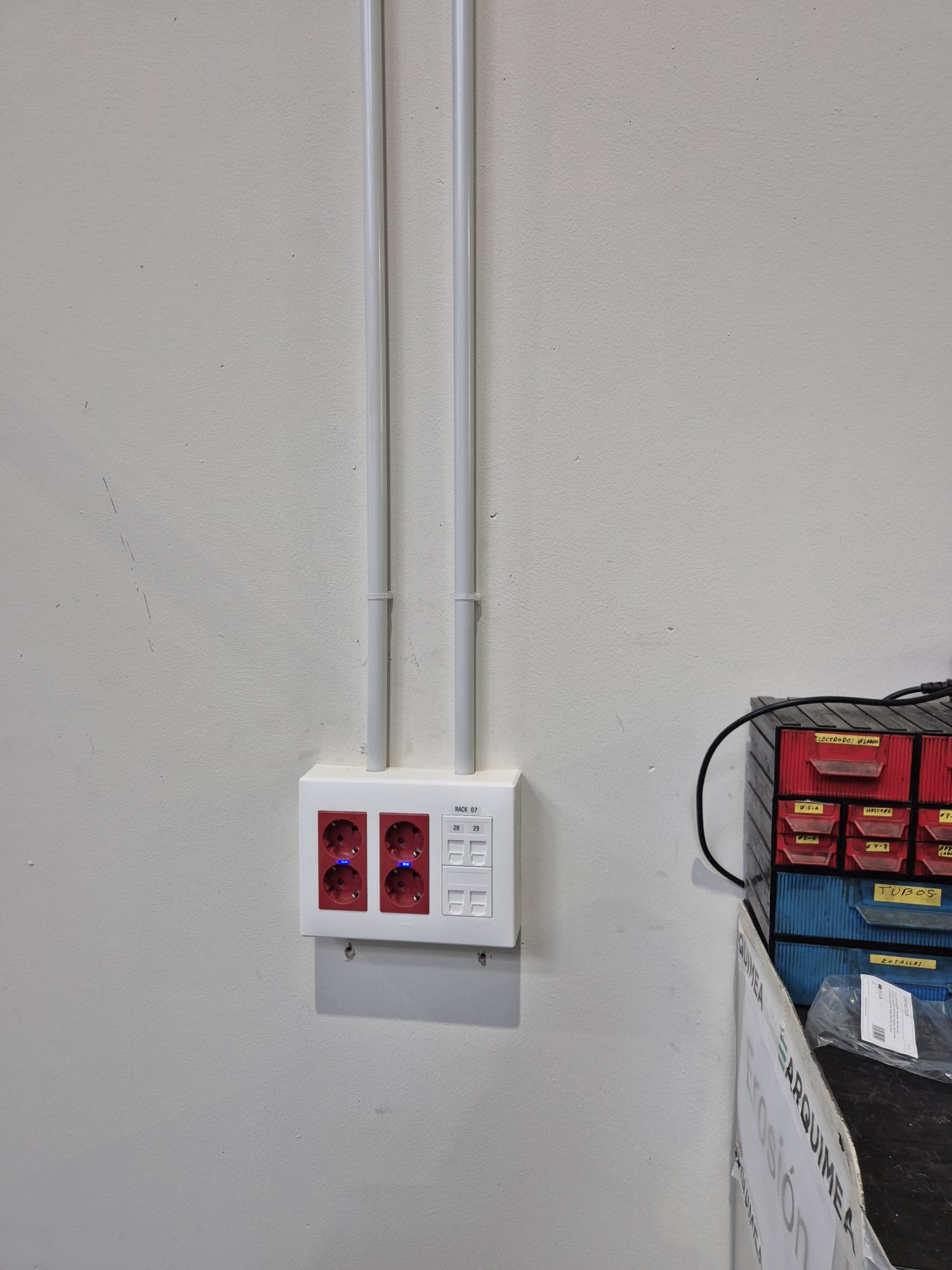

Se desplegaron aproximadamente 400 puntos de red en oficinas y otros 500 por la nave para puestos de trabajo, zonas técnicas y equipos conectados.
Imágenes reales
Así se desplegó la infraestructura
Instalación y puesta en servicio
Certificación de todos los enlaces de cobre y fibra óptica
Una infraestructura de esta dimensión no termina al conectar los equipos. Tras el despliegue se realizó la certificación del cableado estructurado para comprobar y documentar el rendimiento de todos los enlaces instalados.
Los puntos de cobre se verificaron con equipamiento profesional, revisando continuidad, longitud, pérdidas y parámetros de rendimiento. En los enlaces de fibra OM5 se comprobó la continuidad y las pérdidas ópticas entre el CPD y los racks.
El resultado es una red documentada, mantenible y preparada para futuras ampliaciones.
Cobertura inalámbrica
WiFi profesional para toda la instalación
La red cableada se completó con una solución de WiFi profesional diseñada para dar servicio a la nave, oficinas y zonas de trabajo.

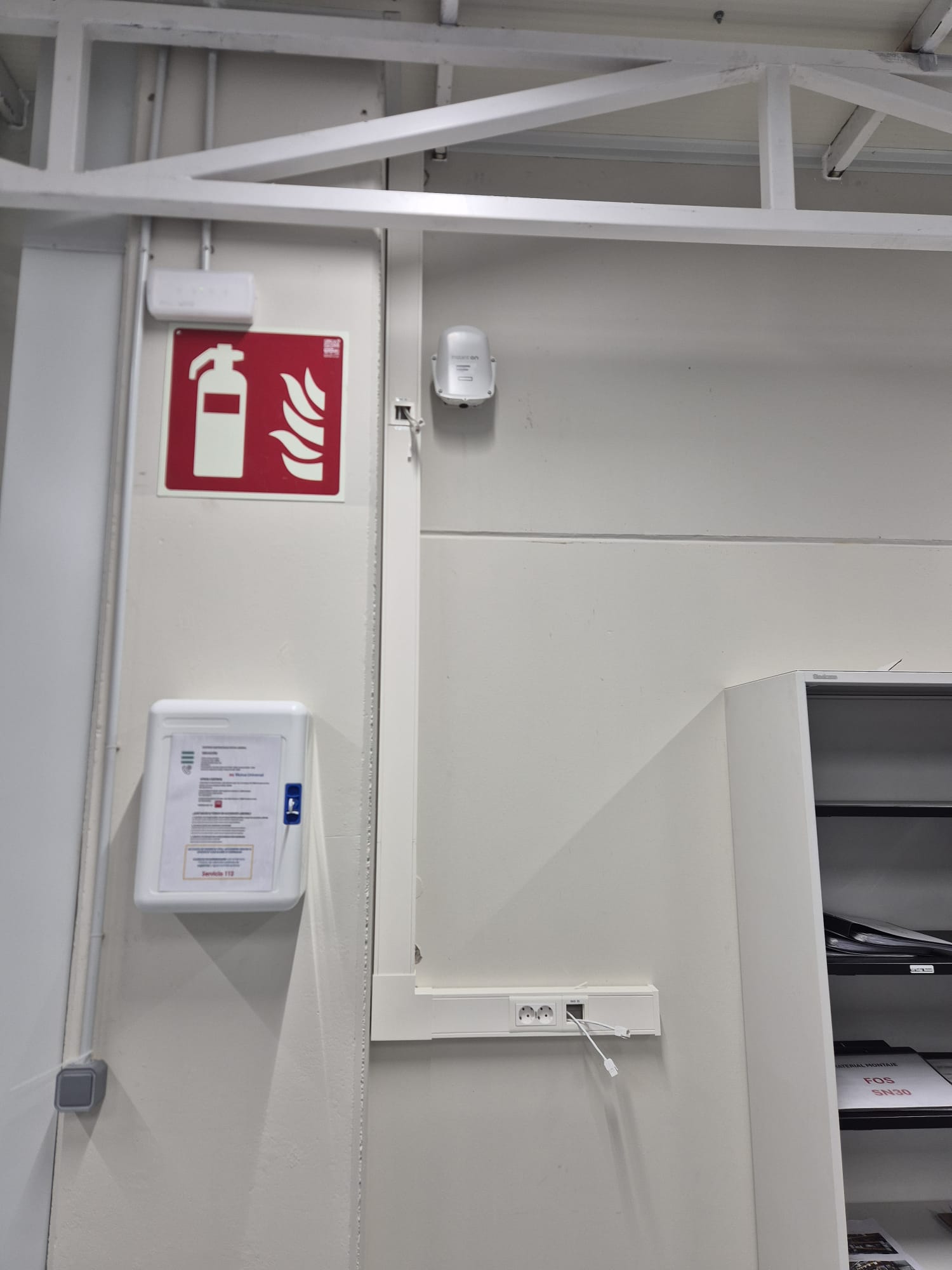

Los puntos de acceso se integraron en la infraestructura general para conseguir una cobertura coordinada y disponer de conectividad allí donde la movilidad es esencial.
WiFi industrial integrado en la red
La cobertura inalámbrica se diseñó como parte de la infraestructura general, no como un sistema independiente. Los puntos de acceso se conectan al backbone cableado y a los racks distribuidos por la nave para ofrecer una red estable, escalable y preparada para movilidad.
- Cobertura profesional en nave, oficinas y zonas de trabajo.
- Roaming optimizado entre puntos de acceso para dispositivos móviles.
- Planificación RF de canales y potencia para reducir interferencias.
- Segmentación mediante VLAN y SSID para separar servicios y usuarios.
- Backhaul cableado sobre la infraestructura de cobre y fibra OM5.
Abordar cableado, fibra, racks y WiFi como un único sistema evita cuellos de botella y simplifica la gestión posterior.
El resultado
Una red industrial escalable y preparada para crecer
ARQUIMEA dispone de una infraestructura de comunicaciones que cubre aproximadamente 13.000 m² y conecta oficinas, puestos técnicos y áreas de la nave desde una arquitectura centralizada.
El CPD, los nueve racks, el backbone OM5, el cableado estructurado y la cobertura WiFi forman una base común para la actividad diaria y para futuras ampliaciones.
