Tipos de cables de fibra óptica
Aprende más sobre los distintos tipos de cables de fibra óptica y sus usos. En este completo artículo te explicaremos las diferencias entre los cables de fibra óptica monomodo, multimodo y de plástico, así como sus características y aplicaciones más comunes. Nuestros expertos han investigado a fondo para proporcionarte la información que necesitas para comprar con conocimiento de causa y encontrar el producto perfecto para tus necesidades. Sigue leyendo para saber más sobre la estructura, los conectores y las características entre estos componentes esenciales para una instalación de cableado estructurado de calidad.
Cable de fibra monomodo
Los cables de fibra óptica monomodo, también conocidos como monomodo, están diseñados para transportar un único rayo de luz. Esto se consigue utilizando un núcleo muy fino y un revestimiento concéntrico con un índice de refracción más bajo. La construcción de los cables monomodo está optimizada para garantizar que la luz pueda viajar por la fibra con pérdidas mínimas y sin dispersión. Estos cables son ideales para transmisiones de alta velocidad y larga distancia. Una de las características clave de la fibra monomodo es su núcleo significativamente más pequeño, normalmente de unas 8 a 10 micras.

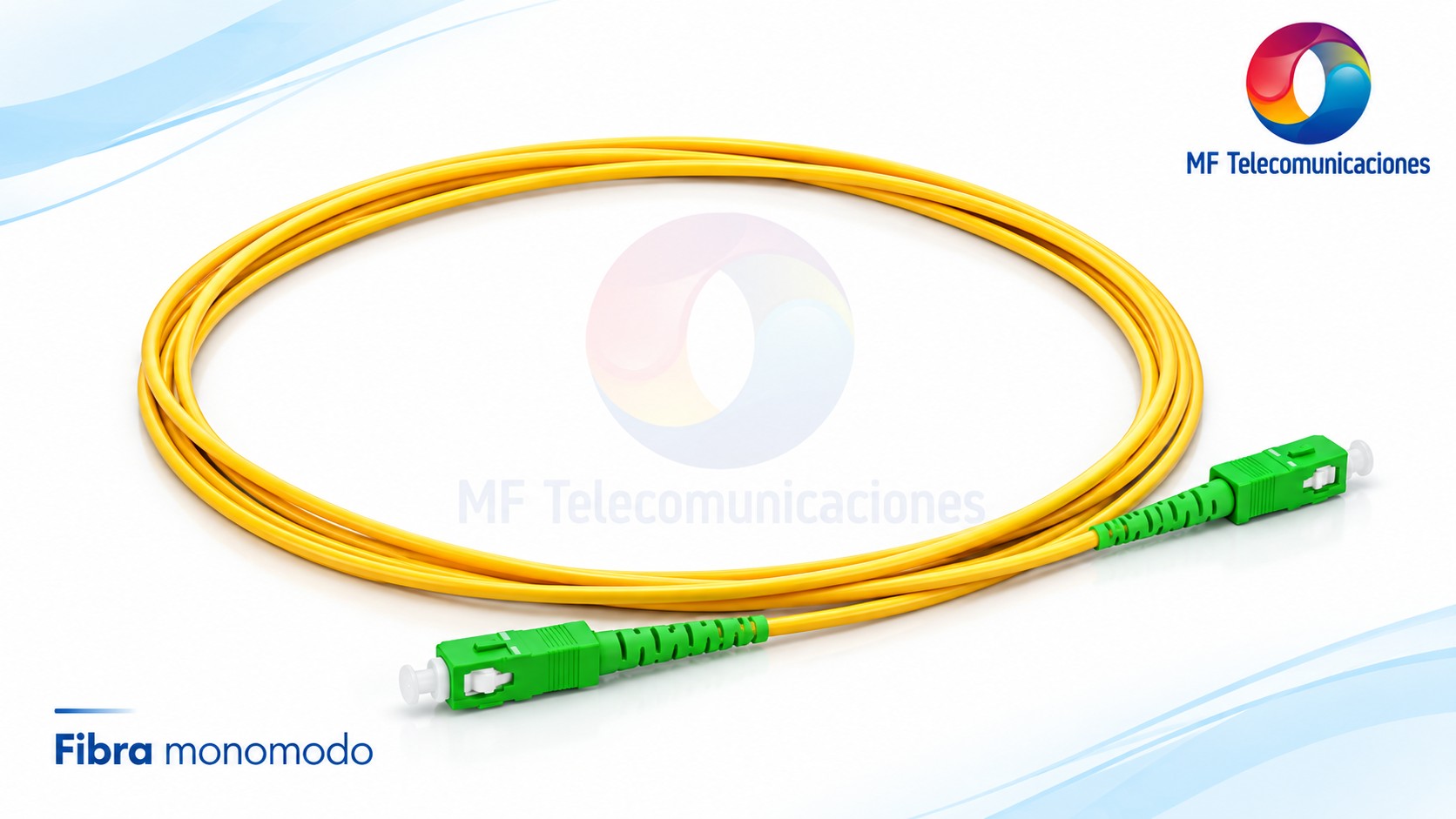

Cable de fibra monomodo
Este núcleo pequeño reduce la posibilidad de reflexión de la luz y permite que el cable transporte la luz a mayor distancia, lo que lo hace adecuado para las telecomunicaciones y la transmisión de datos a grandes distancias, como en los campus universitarios o en las redes troncales de las empresas de telecomunicaciones.
La fibra monomodo es la opción preferida para muchas aplicaciones de red de larga distancia debido a su capacidad para soportar una baja atenuación de la señal a distancias considerables. Estos cables son capaces de soportar longitudes de onda de hasta 1550 nm, lo que los hace muy adecuados para comunicaciones de voz y datos de larga distancia y alta capacidad. Con una atenuación más baja y la capacidad de funcionar a distancias más largas, la fibra monomodo es la más indicada para aplicaciones que exigen un gran ancho de banda y requieren la transmisión de datos a una distancia superior a 10 kilómetros.
El despliegue de fibra monomodo se ve a menudo en la implementación de redes de datos de alta velocidad, incluidos los sistemas Ethernet e Internet. El gran ancho de banda y las bajas pérdidas, convierten a la fibra monomodo en la opción perfecta para transmitir datos a velocidades adecuadas para redes de área local (LAN), redes de área extensa (WAN) e incluso en entornos industriales o de fabricación difíciles, donde la resistencia a las interferencias electromagnéticas es esencial.
Aunque la capacidad de transmisión a larga distancia y el mayor ancho de banda de la fibra monomodo la convierten en la opción ideal para muchas aplicaciones, estas ventajas tienen un coste más elevado. El proceso de fabricación y la precisión que requieren los conectores y transmisores de la fibra monomodo contribuyen a un coste global más elevado en comparación con los cables de fibra óptica multimodo. A pesar de la mayor inversión inicial, el rendimiento y la fiabilidad a largo plazo de la fibra monomodo la convierten en una solución rentable para muchas necesidades de redes de alta velocidad y larga distancia, en las que las ventajas de la tecnología superan con creces los costes iniciales.
Cable de fibra multimodo
Por otro lado, los cables de fibra óptica multimodo están diseñados para transportar varios rayos de luz simultáneamente, utilizando varias vías a lo largo del cable. Esto se consigue mediante un núcleo relativamente más grande, normalmente de 50 a 100 micras, que permite la transmisión de múltiples modos de luz. El núcleo más grande y las múltiples vías espaciales para la transmisión de la luz dan lugar a una mayor dispersión de la luz a medida que viaja por el cable, lo que puede limitar la distancia y el ancho de banda general de la transmisión. Como resultado, la fibra multimodo es más adecuada para la comunicación en distancias más cortas, como dentro de un edificio o en un campus universitario, donde se requieren altas velocidades de transmisión de datos con menor potencia, como en aplicaciones de redes de área local, centros de datos o redes privadas.

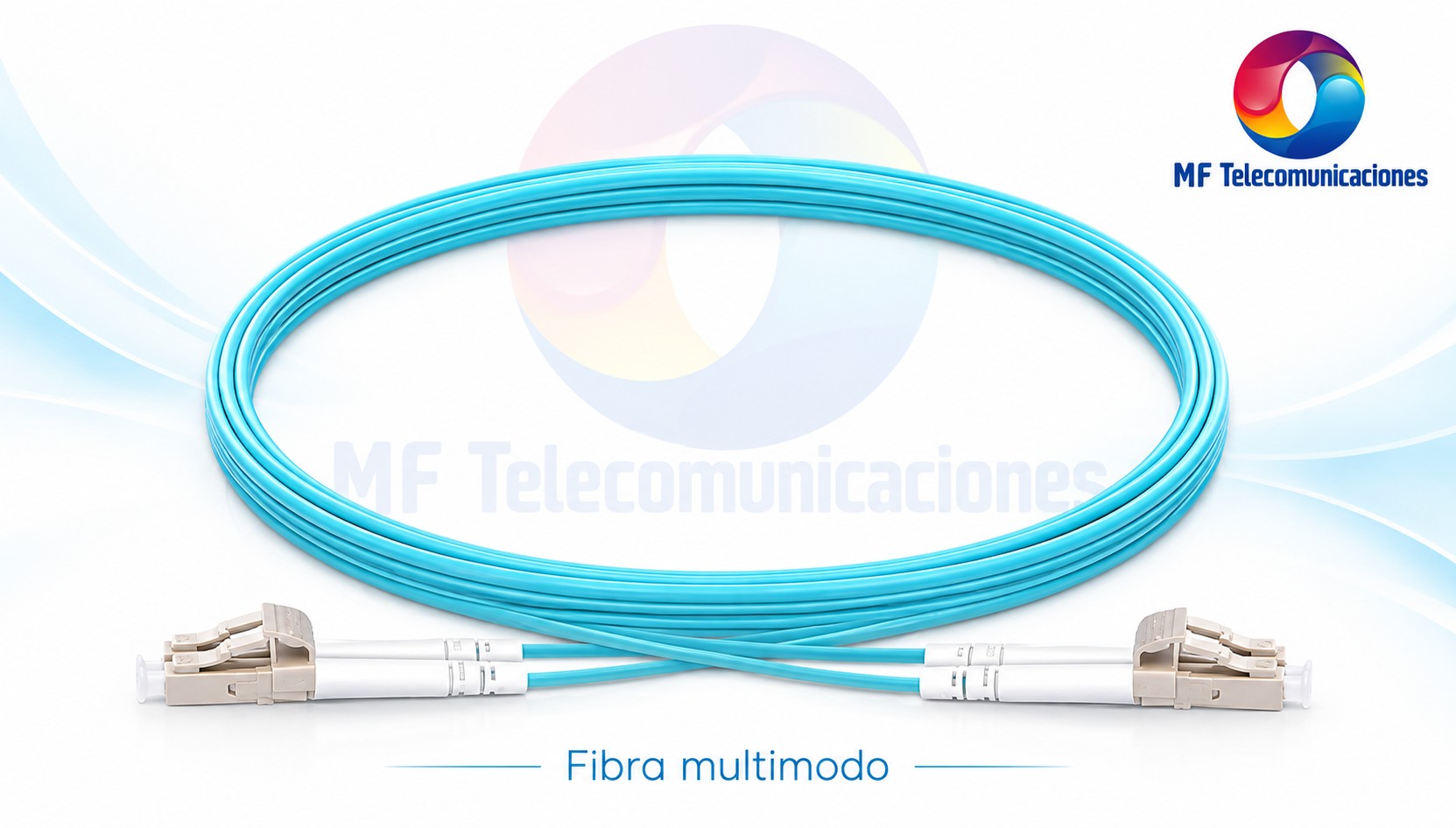

Cable de fibra multimodo
Una de las ventajas clave de la fibra multimodo es su capacidad para admitir diversas fuentes de luz, incluidas las ópticas rentables de longitud de onda corta, lo que la convierte en una opción popular para aplicaciones empresariales y de centros de datos. El núcleo más grande de la fibra multimodo permite utilizar transmisores y conectores menos caros, lo que reduce el coste total de la infraestructura de fibra. Además, la capacidad de funcionar eficazmente en distancias más cortas significa que la instalación y el mantenimiento de los sistemas de fibra óptica multimodo pueden ser más sencillos y rentables, sobre todo para las aplicaciones de redes de área local y locales.
Es importante señalar que, aunque la fibra multimodo es una opción excelente para la transmisión de datos a corta distancia y alta velocidad, sus características de dispersión y atenuación la hacen menos adecuada para los enlaces de comunicación de mayor alcance y ancho de banda. Para aplicaciones que exigen altas velocidades de transmisión de datos en distancias largas, sobre todo en redes troncales metropolitanas o regionales y sistemas de transmisión de larga distancia y gran capacidad, la fibra monomodo es la solución preferida y, a menudo, la única práctica, debido a su mayor ancho de banda, mejor integridad de la señal y menor atenuación en distancias largas.
Fibra óptica plástica
La fibra óptica plástica, o POF, representa un tipo distinto de cable de fibra óptica con un núcleo de material polimérico, normalmente polimetilmetacrilato (PMMA). Este tipo de fibra ofrece un núcleo más grande, normalmente de alrededor de 1 mm de diámetro, y una apertura numérica menor en comparación con las fibras ópticas basadas en vidrio. Aunque la POF se utiliza menos en aplicaciones de telecomunicaciones de larga distancia o alta capacidad, ha encontrado su nicho en diversas aplicaciones de corto alcance, de consumo e industriales, como la transmisión de audio digital, los sistemas de redes de automoción, las redes domésticas y algunas aplicaciones médicas, entre otras.

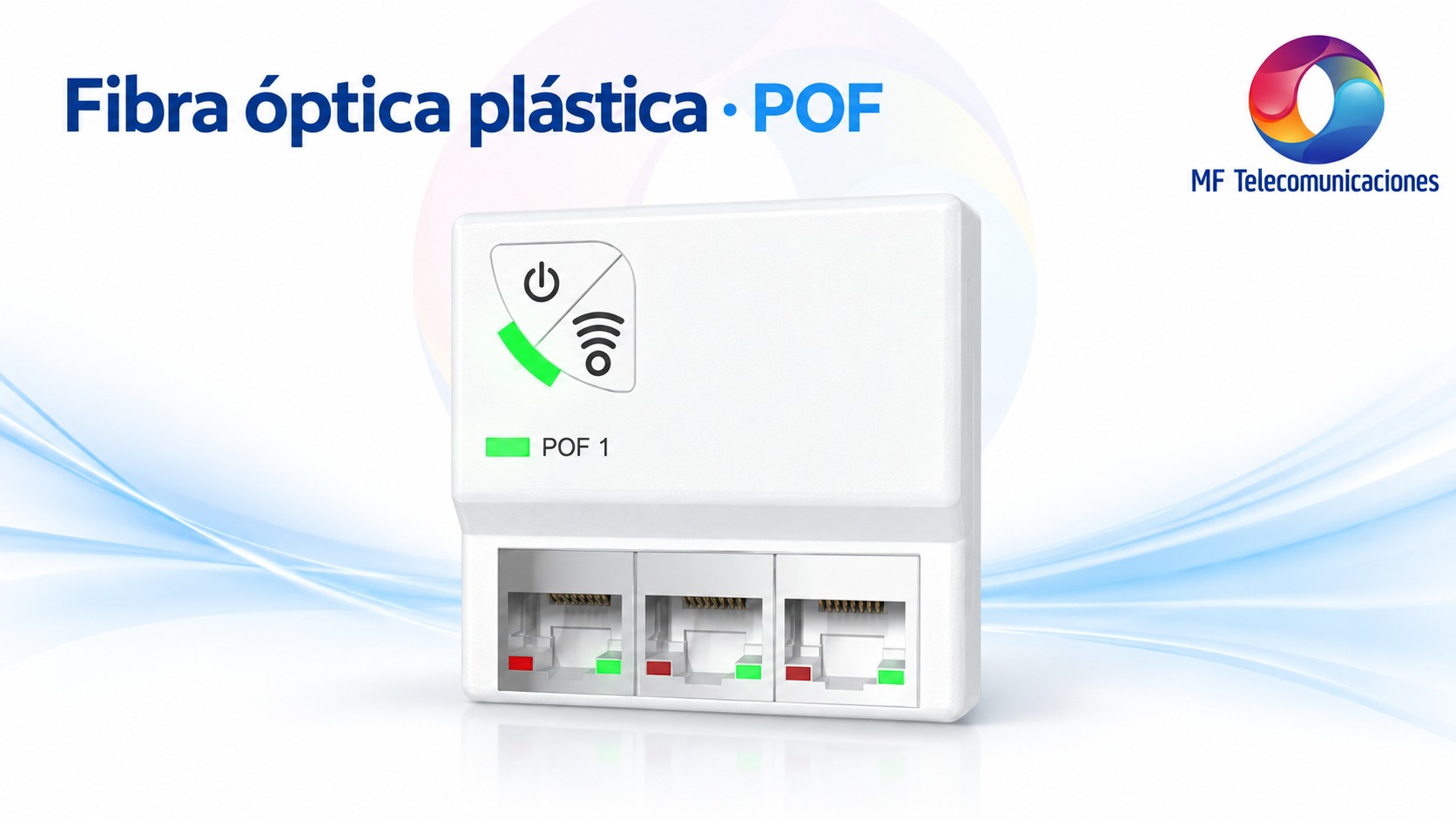

Fibra óptica plástica
Una de las principales ventajas de la POF es su flexibilidad y facilidad de instalación, lo que puede ser especialmente beneficioso en situaciones en las que puede resultar difícil desplegar una fibra óptica más robusta basada en vidrio. El núcleo más grande y la conectividad simplificada de la POF, que a menudo utiliza conectores de plástico económicos, pueden contribuir a reducir los costes generales del sistema en determinadas aplicaciones de comunicaciones y redes industriales y de consumo, lo que la convierte en una solución atractiva para casos de uso específicos en los que no se requieren necesariamente las características de rendimiento de la fibra óptica de vidrio tradicional.
Aunque la fibra óptica de plástico no puede competir con el rendimiento y la capacidad de transmisión a larga distancia de las fibras ópticas monomodo y multimodo de vidrio, su conjunto único de características y su rentabilidad la convierten en una solución valiosa y práctica para diversas aplicaciones especializadas, sobre todo en situaciones en las que las ventajas de la tecnología de fibra óptica tradicional pueden verse superadas por la sencillez, el menor coste y la facilidad de instalación que ofrece la fibra óptica de plástico.
OM1, OM2, OM3, OM4 y OM5

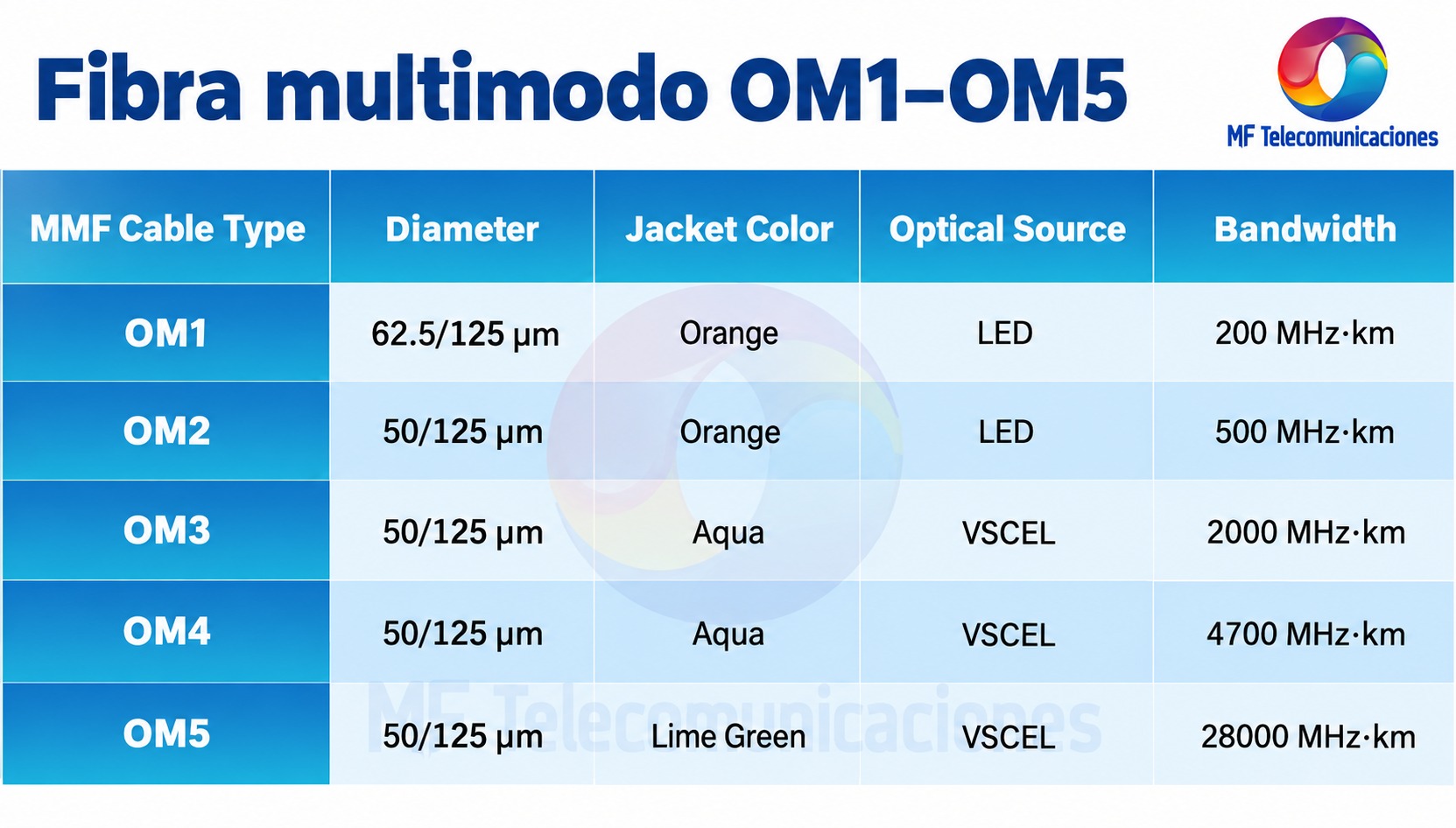

Tabla comparativa de los cables OM1, OM2, OM3, OM4 y OM5
Las fibras ópticas multimodo (OM) se clasifican a su vez en diferentes clases, cada una con sus propias especificaciones de rendimiento. Las OM1 y OM2, por ejemplo, se caracterizan por su tamaño de núcleo relativamente mayor, lo que las hace adecuadas para aplicaciones de menor alcance y ancho de banda, típicas de los entornos de red de área local. En cambio, las fibras OM3 y OM4, que están diseñadas para soportar la transmisión de velocidades de datos más altas en distancias más largas, presentan una construcción más refinada, a menudo aprovechando técnicas de fabricación avanzadas y el uso de materiales optimizados para minimizar la dispersión modal y soportar la transmisión de múltiples señales con alta fidelidad.
Además de sus diferentes características de rendimiento, las fibras OM1, OM2, OM3 y OM4 suelen estar codificadas por colores para facilitar su identificación e instalación. Este código de colores estandarizado, que suele implicar el uso de diferentes tonos de naranja, puede simplificar el despliegue y la gestión de los sistemas de fibra óptica multimodo en diversas aplicaciones, reduciendo la probabilidad de errores de instalación y garantizando la integridad y el rendimiento de la infraestructura óptica.
Al considerar el despliegue de cables de fibra óptica multimodo, es esencial comprender las características y capacidades específicas de las distintas clases de OM para garantizar que la fibra seleccionada esté bien alineada con los requisitos de rendimiento de la aplicación prevista, ya se trate de soportar interconexiones de centros de datos, redes troncales de alta velocidad u otros enlaces de comunicación de gran ancho de banda y alcance corto a medio.
Fibra monomodo OS1 y OS2

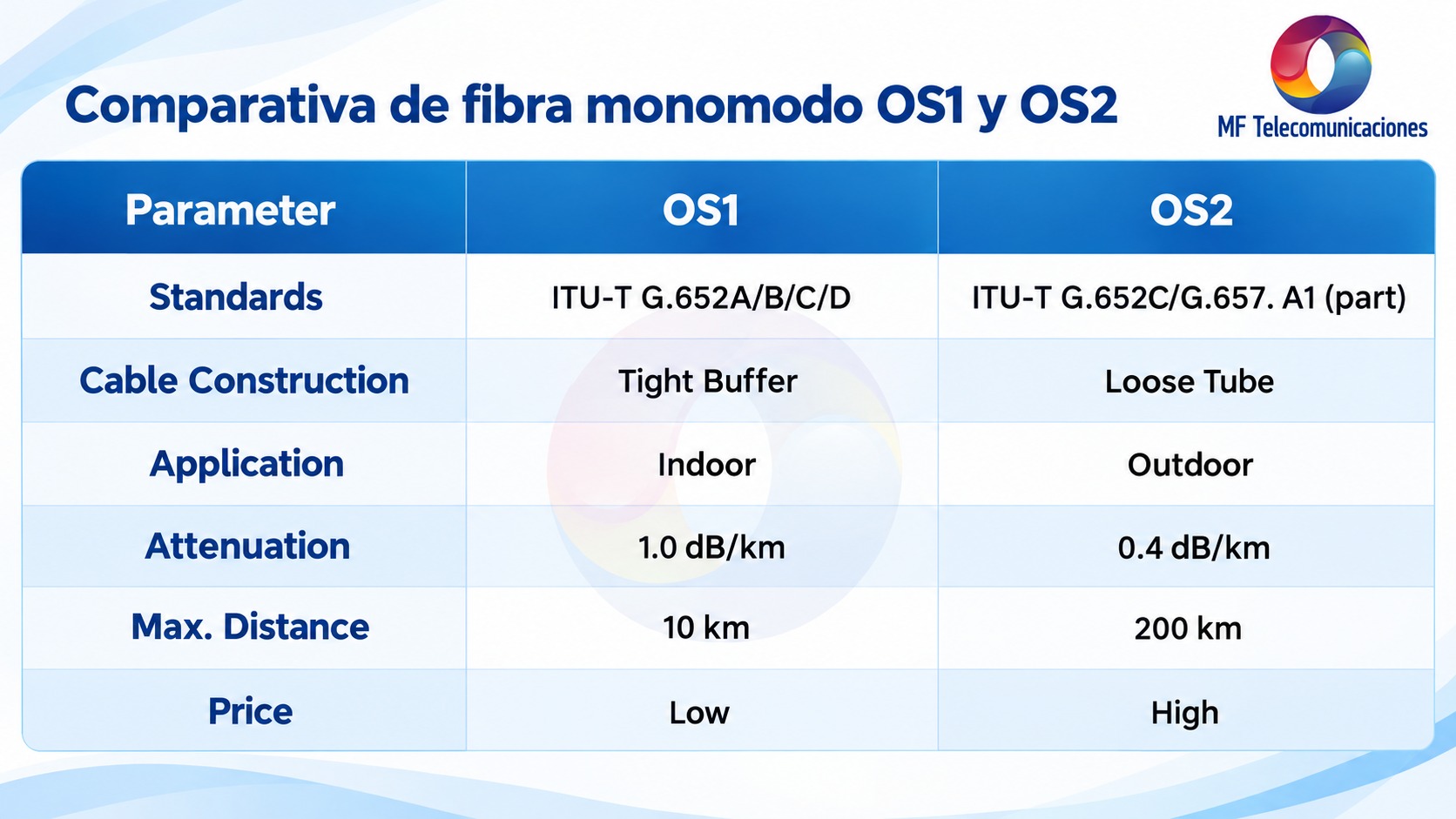

Tabla comparativa entre fibra monomodo OS1 y OS2
Al igual que las fibras multimodo, las fibras ópticas monomodo también se clasifican en distintas categorías, siendo OS1 y OS2 los tipos más utilizados. La OS1, que suele tener una cubierta exterior amarilla, está diseñada para soportar la transmisión de señales ópticas a distancias relativamente más cortas, como las que se encuentran en entornos de redes locales y de campus, así como en algunas aplicaciones de redes metropolitanas y de área extensa. El OS2, en cambio, está diseñado para facilitar la transmisión de señales ópticas a grandes distancias, por lo que es muy adecuado para las telecomunicaciones de larga distancia y la transmisión de datos de alta capacidad, a menudo a distancias que superan con mucho el alcance de las fibras ópticas multimodo tradicionales.
Una de las características definitorias del OS2, que lo diferencia del OS1, es su menor nivel de atenuación de la señal, que se consigue mediante el uso de materiales avanzados y un proceso de fabricación más preciso, lo que da como resultado una fibra monomodo con una capacidad de transmisión significativamente mejorada a distancias más largas. Esto hace que el OS2 sea la opción preferida para una amplia gama de enlaces de comunicación de largo alcance y alta velocidad, incluidas, entre otras, las conexiones de redes submarinas y terrestres de larga distancia, así como otras aplicaciones que exigen lo máximo en términos de integridad de los datos, calidad de la señal y fiabilidad de la transmisión a distancias que pueden abarcar decenas o incluso cientos de kilómetros.
Estructura y velocidad
Los cables de fibra óptica, independientemente de su tipo específico, suelen estar compuestos por varias capas meticulosamente diseñadas para proporcionar la protección y el rendimiento necesarios para la transmisión de señales ópticas. El núcleo, que es el corazón del cable, sirve de medio a través del cual se transmite la luz, y su composición y dimensiones influyen directamente en las características y capacidades de la fibra. Alrededor del núcleo se encuentra el revestimiento, una capa de material con un índice de refracción más bajo que ayuda a guiar la luz a lo largo del núcleo mediante el principio de la reflexión interna total. A su vez, el revestimiento está rodeado por el tampón o recubrimiento, que proporciona una cubierta protectora para el delicado núcleo y el revestimiento, ofreciendo resistencia a los factores medioambientales, el estrés físico y otras fuentes potenciales de deterioro de la señal.
Además de estos componentes fundamentales, algunos cables de fibra óptica también pueden incorporar capas adicionales, como el elemento de resistencia, que mejora la resistencia general a la tracción y la robustez del cable, así como una cubierta exterior que sirve como línea principal de defensa contra la humedad, la abrasión y otras formas de daño externo. La composición y disposición precisas de estos diversos elementos se diseñan cuidadosamente para garantizar que el cable de fibra óptica resultante sea capaz de cumplir los requisitos específicos de rendimiento, medioambientales y de despliegue de su aplicación prevista, tanto si se trata del establecimiento de un enlace de telecomunicaciones de alta velocidad y larga distancia como del despliegue de una red de área local fiable y de gran ancho de banda.
La meticulosa estructuración e ingeniería de los cables de fibra óptica, junto con los precisos procesos de fabricación y las medidas de control de calidad, son cruciales para garantizar la fiabilidad, rendimiento y longevidad generales de la infraestructura de comunicaciones ópticas. Ya sea en el contexto de redes de telecomunicaciones globales, centros de datos de alta disponibilidad o aplicaciones industriales y comerciales de misión crítica, la integridad estructural y las capacidades de rendimiento de los cables de fibra óptica desempeñan un papel fundamental a la hora de permitir la transmisión fluida y eficaz de grandes cantidades de datos y comunicaciones digitales, apuntalando la funcionalidad e interconexión del mundo moderno impulsado por la tecnología.
Usos y aplicaciones
Las aplicaciones de los cables de fibra óptica abarcan una amplia y diversa gama de escenarios, que reflejan la capacidad y adaptabilidad sin parangón de la tecnología para satisfacer las crecientes demandas de los sistemas modernos de comunicación y redes. Una de las aplicaciones principales y más conocidas de los cables de fibra óptica es el ámbito de las telecomunicaciones de larga distancia, donde las excepcionales características de transmisión de la fibra monomodo desempeñan un papel fundamental en el apoyo a la interconexión global de personas, empresas y naciones mediante enlaces de comunicación óptica de gran capacidad y ultra larga distancia, incluidas las conexiones de fibra óptica submarinas y terrestres.
Además, la naturaleza de alta velocidad y gran ancho de banda de los cables de fibra óptica monomodo y multimodo los hace indispensables en una amplia gama de otros dominios críticos y en expansión de la comunicación y la transmisión de datos, que van desde las infraestructuras de redes de área local y amplia a las interconexiones de centros de datos, los sistemas informáticos de alto rendimiento y los backhauls de redes inalámbricas de próxima generación 5G y posteriores. En el ámbito de la informática empresarial y en la nube, los cables de fibra óptica son la columna vertebral de la transmisión de datos de alta velocidad y baja latencia, fomentando el intercambio rápido y sin fisuras de información y servicios digitales de misión crítica en un panorama diverso de industrias y aplicaciones.
También cabe destacar que las características únicas y los atributos de rendimiento de la fibra óptica de plástico (POF) han establecido una fuerte presencia en diversas aplicaciones de corto alcance orientadas al consumidor, como los sistemas de audio digital, las redes de automoción y los sistemas de entretenimiento y comunicación domésticos, en los que la flexibilidad, la facilidad de instalación y la rentabilidad de la POF pueden aportar ventajas significativas al permitir enlaces de comunicación óptica fiables y de alta calidad de una forma cómoda y accesible que se ajusta a las necesidades y preferencias específicas de los usuarios y consumidores finales.
Independientemente de si se trata de la implementación de redes de telecomunicaciones intercontinentales de alta capacidad, del despliegue de infraestructuras empresariales y de centros de datos robustas y de alta velocidad, o de la facilitación de soluciones de comunicación y redes industriales y de consumo innovadoras y centradas en el usuario, los cables de fibra óptica en sus diversas formas y clasificaciones se erigen como los habilitadores indispensables y fundacionales de la era digital moderna e interconectada, apuntalando la transmisión sin fisuras y generalizada de enormes volúmenes de información de datos, voz y vídeo que constituyen la piedra angular del actual panorama mundial de la comunicación y la información.
OM1, OM2, OM3, OM4 y OM5

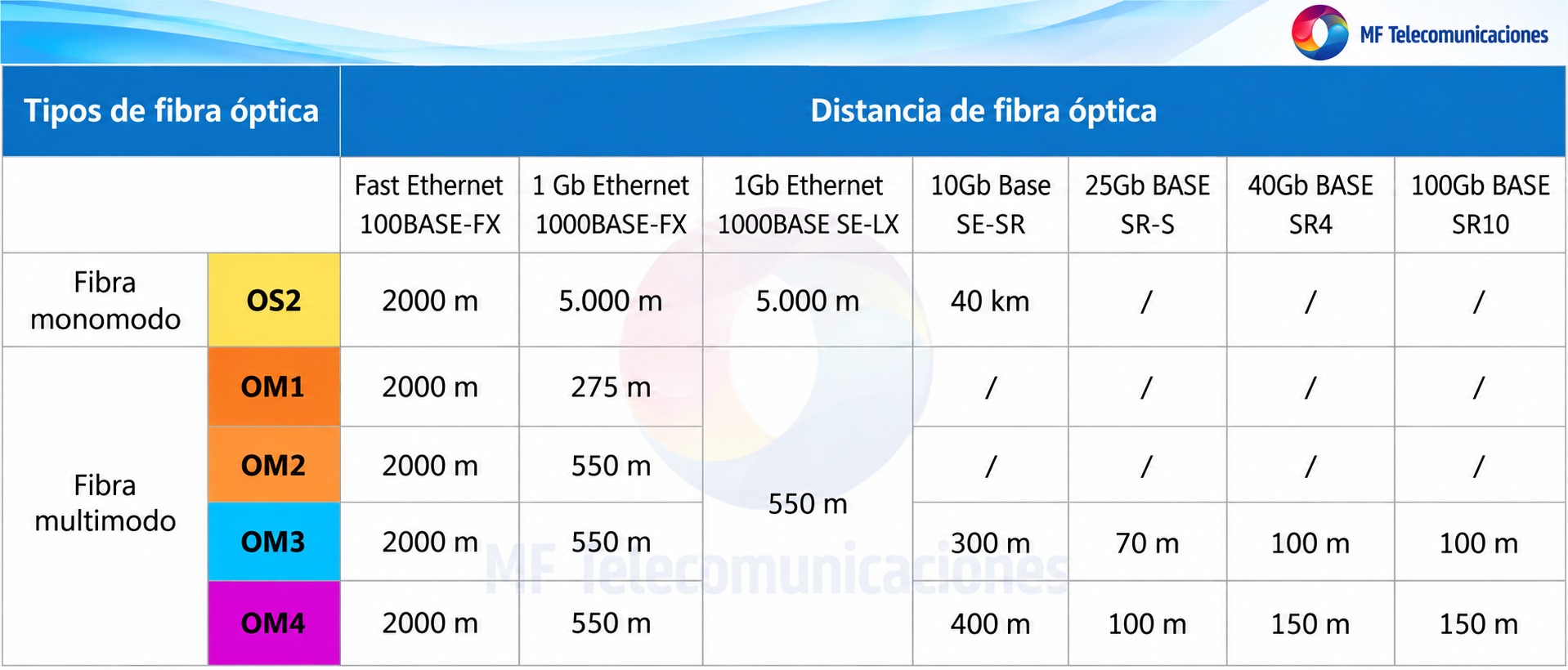

Tipos de fibra óptica y distancia óptima
Características comparativas
Al comparar distintos tipos de cables de fibra óptica, resulta evidente que cada clasificación y subcategoría posee su propio conjunto de características y atributos de rendimiento, que los hacen especialmente adecuados para aplicaciones y escenarios de despliegue específicos. Las diferencias en el tamaño del núcleo, la construcción, las propiedades de transmisión y las aplicaciones admitidas entre los cables de fibra óptica monomodo y multimodo, por ejemplo, subrayan la importancia crítica de alinear la selección de un tipo específico de cable de fibra óptica con los requisitos de rendimiento únicos y las consideraciones medioambientales de una determinada aplicación de comunicación o de red, ya se trate de una transmisión de datos de corta distancia y gran ancho de banda, o de enlaces de telecomunicaciones de gran capacidad y larga distancia.
Del mismo modo, la delimitación entre las distintas clases de fibras multimodo, como OM1, OM2, OM3 y OM4, así como la distinción entre fibras monomodo OS1 y OS2, proporciona un marco matizado para evaluar y seleccionar el cable de fibra óptica más adecuado para una amplia gama de requisitos de comunicación, creación de redes y transmisión de datos, teniendo en cuenta factores como las velocidades de transmisión admitidas, las distancias máximas alcanzables y la naturaleza específica de las señales ópticas y los equipos de red que se conectarán a la infraestructura de fibra óptica.
Además, la inclusión de la fibra óptica de plástico (POF) en el panorama de la tecnología de cables de fibra óptica introduce una dimensión adicional a las características comparativas, ya que la composición única del material, el tamaño del núcleo y los atributos de rendimiento de la POF abren un conjunto distinto de oportunidades y consideraciones en el ámbito de la comunicación de corto alcance, de consumo, donde las ventajas específicas del POF, como su flexibilidad, rentabilidad y facilidad de instalación, pueden yuxtaponerse cuidadosamente a las ofertas alternativas de cables de fibra óptica monomodo y multimodo tradicionales basados en el vidrio para llegar a la solución más eficaz y eficiente para las necesidades de comunicación y conectividad a las que se destinan.
Al realizar un análisis comparativo exhaustivo de las características principales, las propiedades de transmisión y las aplicaciones admitidas de la diversa gama de cables de fibra óptica, incluidas, entre otras, las categorías monomodo, multimodo y de fibra óptica de plástico (POF), así como las subclasificaciones específicas dentro de los dominios monomodo y multimodo, las organizaciones, los operadores de redes, los integradores de sistemas, y usuarios particulares pueden obtener información valiosa sobre la selección y el despliegue óptimos de cables de fibra óptica, garantizando que sus infraestructuras de comunicación, redes y transmisión de datos estén meticulosamente adaptadas para ofrecer los niveles más altos de rendimiento, fiabilidad y escalabilidad, esenciales para satisfacer los requisitos presentes y futuros de conectividad y ancho de banda de la era digital.
Conectores de fibra óptica: ¿Por qué son tan importantes?
La selección y la instalación de conectores de fibra óptica desempeñan un papel fundamental para garantizar la integridad, el rendimiento y la fiabilidad generales de los sistemas de comunicación y redes de fibra óptica, ya que el tipo y la calidad específicos de los conectores influyen directamente en la atenuación, la pérdida de señal y la solidez operativa de los enlaces ópticos. En el contexto de los cables de fibra óptica monomodo, que se utilizan predominantemente para enlaces de comunicación de larga distancia y alta capacidad, el uso de conectores monomodo diseñados con precisión es primordial para minimizar la pérdida de señal y maximizar la eficacia operativa de la infraestructura de fibra, especialmente en aplicaciones que exigen la transmisión de señales ópticas a distancias que pueden alcanzar varios kilómetros, como en los enlaces de telecomunicaciones interurbanos y transcontinentales.
Comparativa entre los tipos de conectores de fibra OM1, OM2, OM3, OM4 y OM5
Por otra parte, el despliegue de conectores multimodo de fibra óptica requiere una cuidadosa consideración de la clase específica de fibra multimodo que se interconecta, como OM1, OM2, OM3 u OM4, así como de la aplicación prevista y los requisitos de rendimiento, para seleccionar el tipo más adecuado de conector multimodo que pueda garantizar la transmisión óptima de señales ópticas con los niveles requeridos de rendimiento, fidelidad y resistencia operativa, especialmente en el contexto de enlaces de comunicación de alta velocidad y alcance corto a medio, típicos de las infraestructuras de redes de área local, centros de datos y redes empresariales.
Además, los conectores utilizados en el contexto de los sistemas de fibra óptica de plástico (POF), debido a la composición única del material y al mayor tamaño del núcleo de la POF, presentan un conjunto distinto de consideraciones de diseño y rendimiento, que a menudo implican el uso de conectores de plástico rentables, fáciles de usar e instalar que estén bien alineados con los atributos específicos y los escenarios de despliegue de la POF, por ejemplo, en aplicaciones de automoción, redes domésticas y electrónica de consumo, donde la sencillez, accesibilidad y asequibilidad de los conectores POF pueden desempeñar un papel fundamental a la hora de permitir la adopción e integración generalizadas de la tecnología POF en diversas configuraciones de redes y comunicaciones industriales y de consumo.
Es esencial reconocer que la selección y el despliegue óptimos de los diferentes tipos de conectores de fibra óptica, ya sea en el contexto de sistemas monomodo, multimodo o de fibra óptica plástica (POF), exige una comprensión exhaustiva de los atributos de rendimiento específicos, las consideraciones medioambientales y los requisitos de despliegue de las aplicaciones de comunicación óptica y de redes a las que se destinan, y a menudo implica una alineación meticulosa de las características del conector, como el método de alineación del núcleo, la apertura numérica y el tipo de interfaz, con los atributos correspondientes de los cables de fibra óptica interconectados y el equipo óptico activo con el fin de establecer enlaces ópticos robustos y de alto rendimiento capaces de satisfacer los estrictos requisitos de transmisión de datos, comunicación y conexión en red del panorama digital moderno.
Con todo, la selección estratégica y el despliegue de conectores de fibra óptica, junto con un conocimiento exhaustivo de los atributos de rendimiento específicos y las consideraciones de despliegue de los cables de fibra óptica asociados, representan un aspecto crucial y fundamental para garantizar la fiabilidad, integridad y eficacia operativa generales de los sistemas de comunicación y redes ópticas, ya sea en el contexto de enlaces de telecomunicaciones de larga distancia y alta capacidad, infraestructuras de redes empresariales y centros de datos de alta velocidad, o configuraciones de entretenimiento y comunicación industrial y de consumo que dependen de la transmisión fiable y sin fisuras de señales ópticas para una amplia gama de aplicaciones de datos, voz y vídeo.
Conclusión
En conclusión, hay varios tipos de cables de fibra óptica, como los monomodo, los multimodo y los de fibra óptica de plástico, cada uno con características y usos únicos. Mientras que los cables monomodo y multimodo se suelen utilizar para la transmisión de datos en redes de telecomunicaciones, la fibra óptica de plástico se suele utilizar en interiores. Al elegir un cable de fibra óptica, es importante tener en cuenta factores como la velocidad de transmisión, el ancho de banda y la durabilidad. Independientemente del tipo, los cables de fibra óptica se han convertido en esenciales para una transmisión de datos rápida y eficaz, sustituyendo a los cables ethernet tradicionales.
