Topologías de red: cómo organizar una red profesional
La topología define cómo se conectan switches, racks, puntos de red, servidores, WiFi y otros equipos. Elegirla correctamente ayuda a conseguir una infraestructura estable, escalable y sencilla de mantener.
En una empresa no existe una topología universalmente mejor. La elección depende del tamaño, número de plantas o racks, distancias, redundancia necesaria y capacidad prevista.
¿Tipología de red o topología de red? Aunque a veces se busca «tipología de red» para referirse a estos esquemas, el término técnico preciso es topología de red: describe cómo se conectan los equipos y enlaces. La tipología, en sentido general, clasifica tipos de redes según distintos criterios.

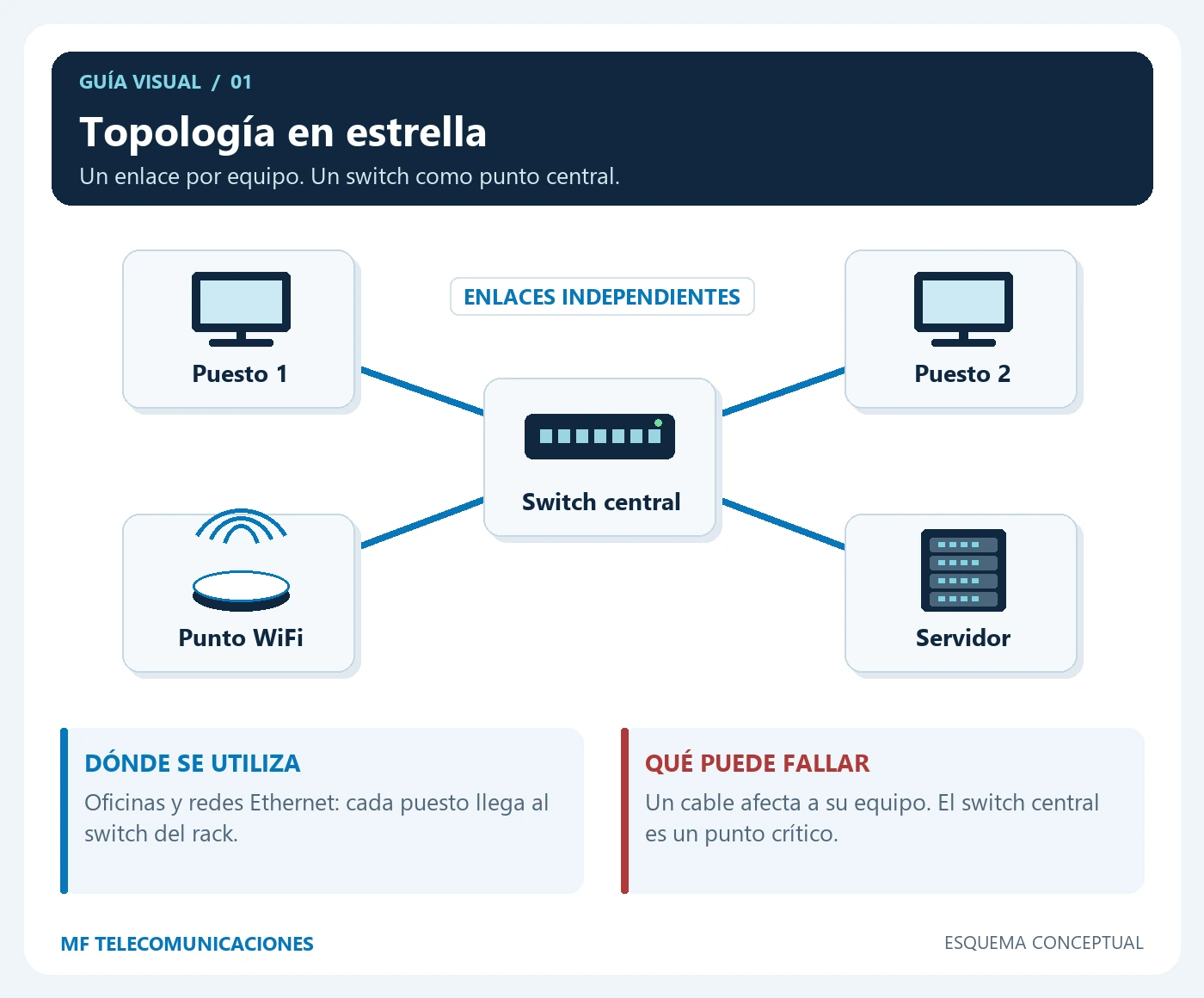

01 Topología en estrella
La más habitual en redes Ethernet
Los equipos o puntos de red se conectan a un elemento central, normalmente un switch. Facilita la localización de incidencias y permite ampliar la instalación de forma ordenada. En oficinas es habitual distribuir los puestos desde el rack mediante cableado estructurado Cat6 o Cat6A.
Cada dispositivo se conecta mediante su propio enlace al switch central. Es una distribución habitual en oficinas porque facilita localizar fallos y ampliar puestos. Si falla un cable, normalmente afecta a su dispositivo; si falla el switch central, los equipos que dependen de él pierden conectividad.
Esquema conceptual. Ampliar imagen

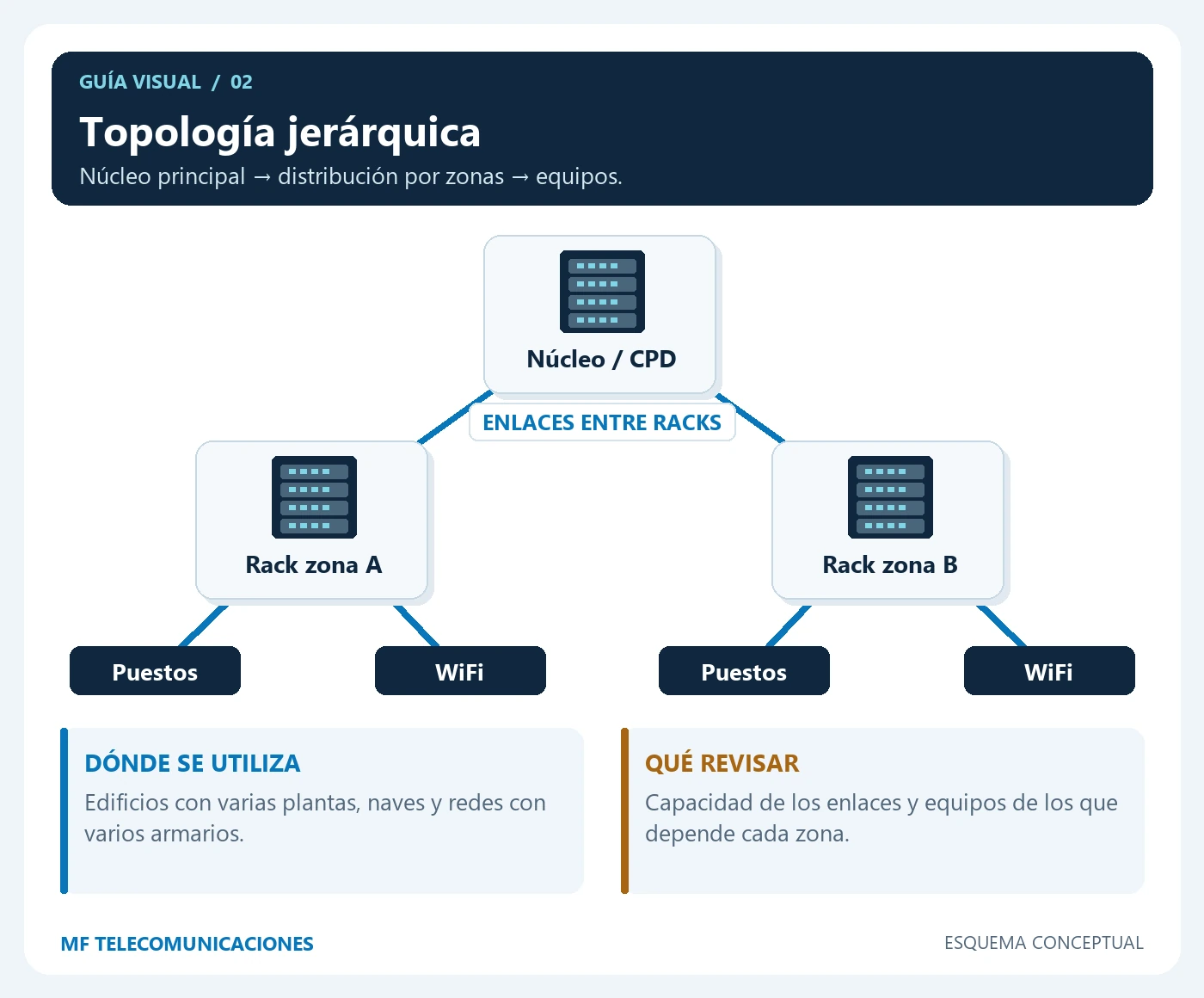

02 Estrella extendida o jerárquica
Cuando existen varias plantas, zonas o armarios, utilizamos una estructura jerárquica: un rack o CPD principal se comunica con racks secundarios y desde ellos se distribuye la red local.
El rack o núcleo principal se conecta con los racks de cada zona, y estos distribuyen la red hacia puestos, WiFi y cámaras. Este diseño permite organizar oficinas de varias plantas o naves. Hay que dimensionar los enlaces entre niveles y estudiar qué zonas quedan afectadas si falla un equipo de distribución.
Esquema conceptual. Ampliar imagen

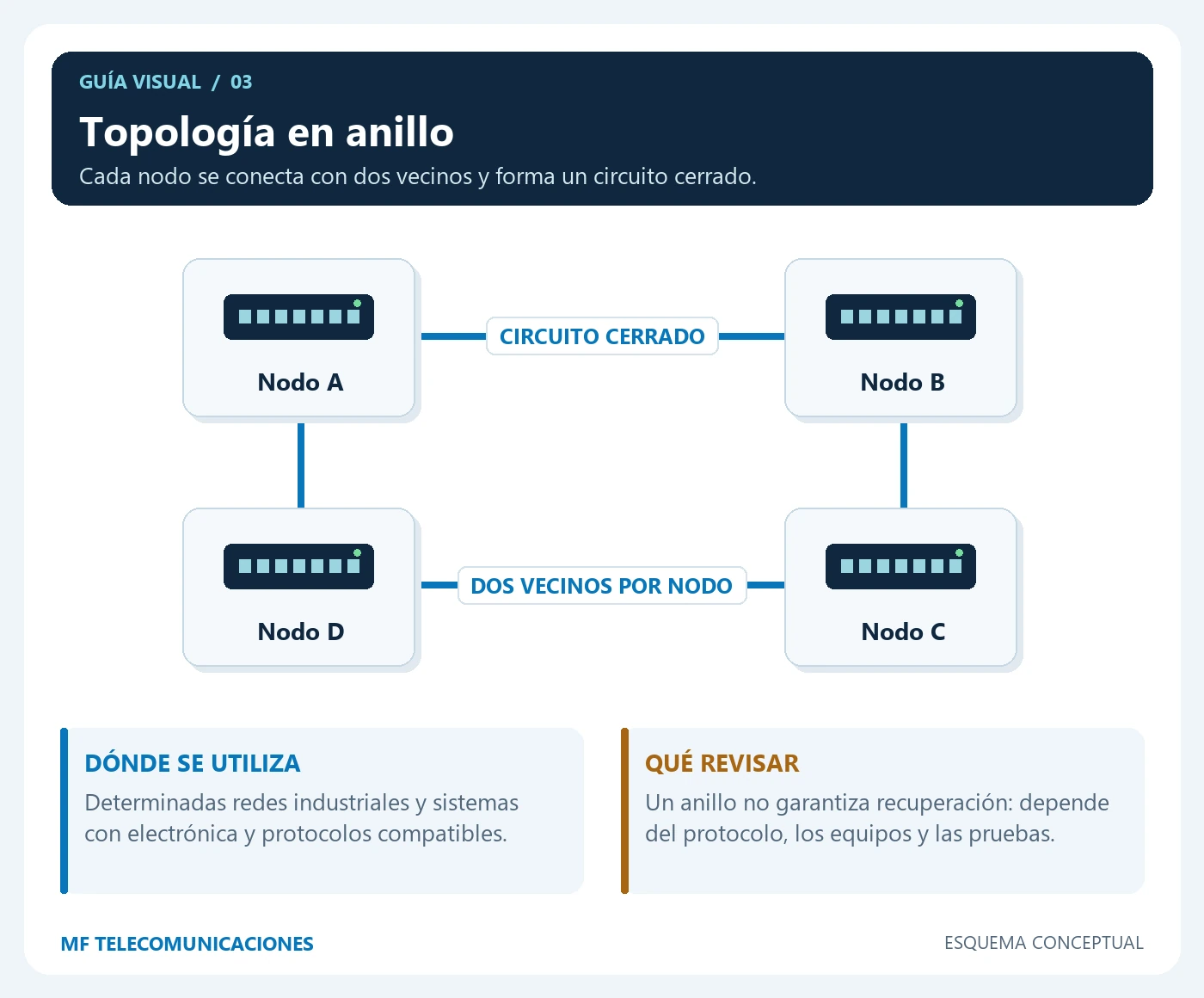

03 Topología en anillo
Los nodos forman un circuito cerrado. Puede emplearse en determinados entornos industriales y sistemas con electrónica compatible. La existencia del anillo por sí sola no garantiza continuidad: la recuperación depende del protocolo, del tipo de fallo y de las pruebas del diseño.
Los nodos forman un circuito cerrado. Puede emplearse en determinados entornos industriales y sistemas con electrónica compatible. La existencia del anillo por sí sola no garantiza continuidad: la recuperación depende del protocolo, del tipo de fallo y de las pruebas del diseño.

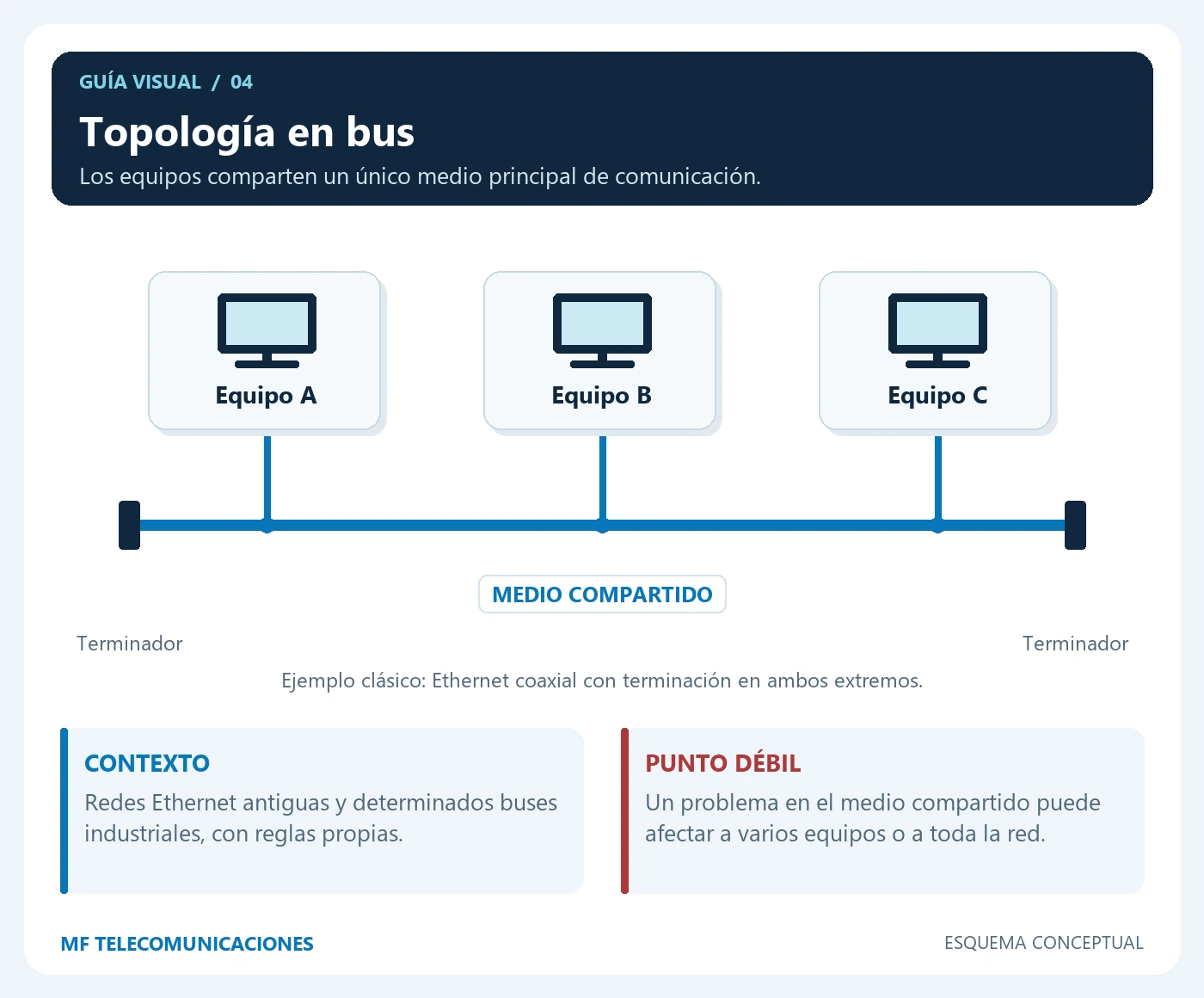

04 Topología en bus
Todos los equipos comparten un medio principal. La imagen representa el ejemplo clásico de Ethernet coaxial con terminación en ambos extremos; otros buses tienen sus propias reglas. Un fallo del medio compartido puede afectar a varios equipos. No es la arquitectura habitual de una LAN Ethernet moderna con switches.
Todos los equipos comparten un medio principal. La imagen representa el ejemplo clásico de Ethernet coaxial con terminación en ambos extremos; otros buses tienen sus propias reglas. Un fallo del medio compartido puede afectar a varios equipos. No es la arquitectura habitual de una LAN Ethernet moderna con switches.

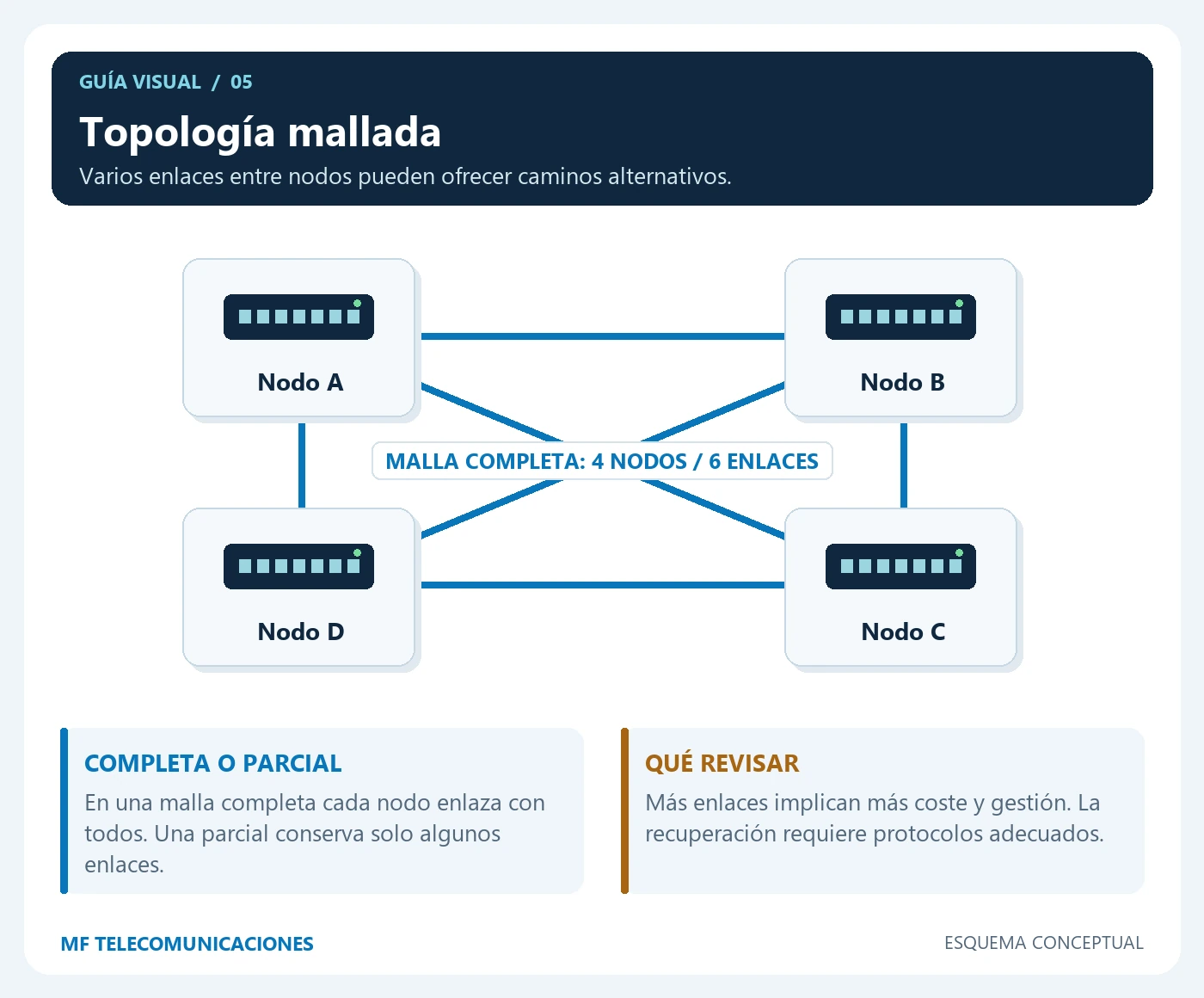

05 Topología mallada
En la malla completa del dibujo, cada nodo conecta directamente con los otros tres: cuatro nodos requieren seis enlaces. En una malla parcial solo se mantienen algunos enlaces. Los caminos alternativos pueden mejorar la resiliencia, pero requieren protocolos y configuración adecuados y aumentan el coste y la complejidad.
En la malla completa del dibujo, cada nodo conecta directamente con los otros tres: cuatro nodos requieren seis enlaces. En una malla parcial solo se mantienen algunos enlaces. Los caminos alternativos pueden mejorar la resiliencia, pero requieren protocolos y configuración adecuados y aumentan el coste y la complejidad.

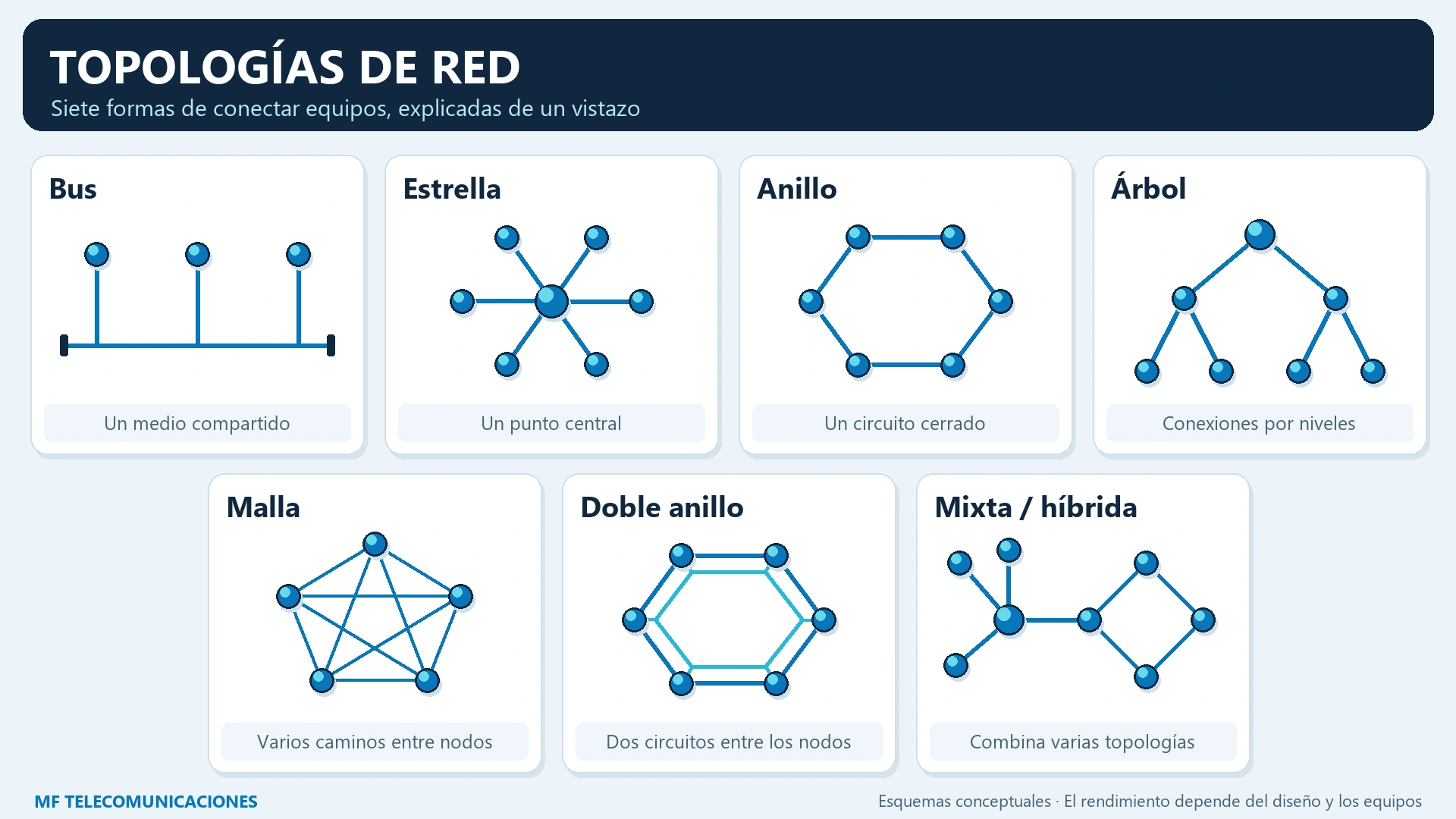

Las cinco topologías, de un vistazo
| Topología | Cómo se conecta | Qué revisar |
|---|---|---|
| Estrella | Equipos hacia un switch central | Dependencia del equipo central |
| Jerárquica | Núcleo, racks de zona y acceso | Capacidad y dependencias entre niveles |
| Anillo | Dos vecinos por nodo en circuito cerrado | Protocolo de recuperación y compatibilidad |
| Bus | Un medio compartido | Fallos del medio y reglas del sistema |
| Malla | Varios caminos entre nodos | Coste, complejidad y control de rutas |
En una instalación real se pueden combinar: por ejemplo, una red jerárquica con acceso en estrella y enlaces redundantes en el núcleo. La topología física describe las conexiones; la lógica describe cómo se organiza y circula el tráfico.
¿Qué topología utilizamos en una empresa?
Oficinas
Normalmente estrella o estrella jerárquica, con switches y cableado estructurado centralizados.
Naves y centros logísticos
Varios racks distribuidos e interconectados mediante fibra, reduciendo recorridos de cobre y preparando el backbone para crecer.
CPD
Diseños de alta capacidad con enlaces ópticos, redundancia y electrónica adaptada a los requisitos del servicio.
WiFi profesional
Los puntos de acceso se integran en la LAN cableada y se dimensionan junto con switching PoE, VLAN y capacidad de uplink.
Errores habituales al diseñar una topología de red
El dibujo de la red es solo el principio. Estos fallos pueden convertir una instalación aparentemente sencilla en una fuente de cortes y problemas de mantenimiento.
1. Cerrar un anillo sin controlar los bucles
Unir switches mediante varios caminos de capa 2 sin una configuración adecuada puede provocar bucles y tormentas de tráfico.
Cómo evitarlo: diseñar los enlaces redundantes con protocolos compatibles, como STP/RSTP cuando corresponda, y comprobar su comportamiento. Añadir un cable no equivale a disponer de redundancia.
2. Depender de un único equipo crítico
Si toda la instalación depende de un switch o de una única alimentación, su fallo puede dejar sin servicio a varias zonas.
Cómo evitarlo: identificar los puntos únicos de fallo y valorar electrónica, alimentación y recorridos alternativos según la continuidad que necesita la empresa.
3. Dimensionar solo los puertos de usuario
Muchos equipos pueden compartir un enlace entre switches insuficiente, generando un cuello de botella aunque cada puesto tenga un puerto rápido.
Cómo evitarlo: calcular la demanda simultánea, la capacidad de los enlaces de distribución y el margen de crecimiento; revisar también el presupuesto PoE de cámaras y puntos WiFi.
4. Alargar el cobre sin revisar sus límites
Elegir un recorrido solo porque el cable llega puede dar lugar a enlaces fuera de especificación o con un rendimiento inferior al previsto.
Cómo evitarlo: comprobar categoría, longitud y condiciones del canal para la aplicación elegida. En recorridos entre racks, estudiar si conviene fibra y verificar la compatibilidad de los transceptores.
5. Confundir conexiones físicas y segmentación
Conectar todos los equipos al mismo switch no obliga a que compartan la misma red lógica. Tampoco basta con crear una VLAN para definir toda la seguridad.
Cómo evitarlo: documentar topología física, VLAN y direccionamiento; establecer y comprobar las políticas de comunicación entre usuarios, invitados, cámaras y servicios.
6. Ampliar sin etiquetar ni probar
Encadenar pequeños switches y mover latiguillos sin actualizar planos complica localizar averías y conocer la capacidad disponible.
Cómo evitarlo: etiquetar tomas y paneles, mantener el esquema de conexiones y guardar configuraciones. Verificar los enlaces y, si el proyecto exige redundancia, probar la recuperación de forma planificada.

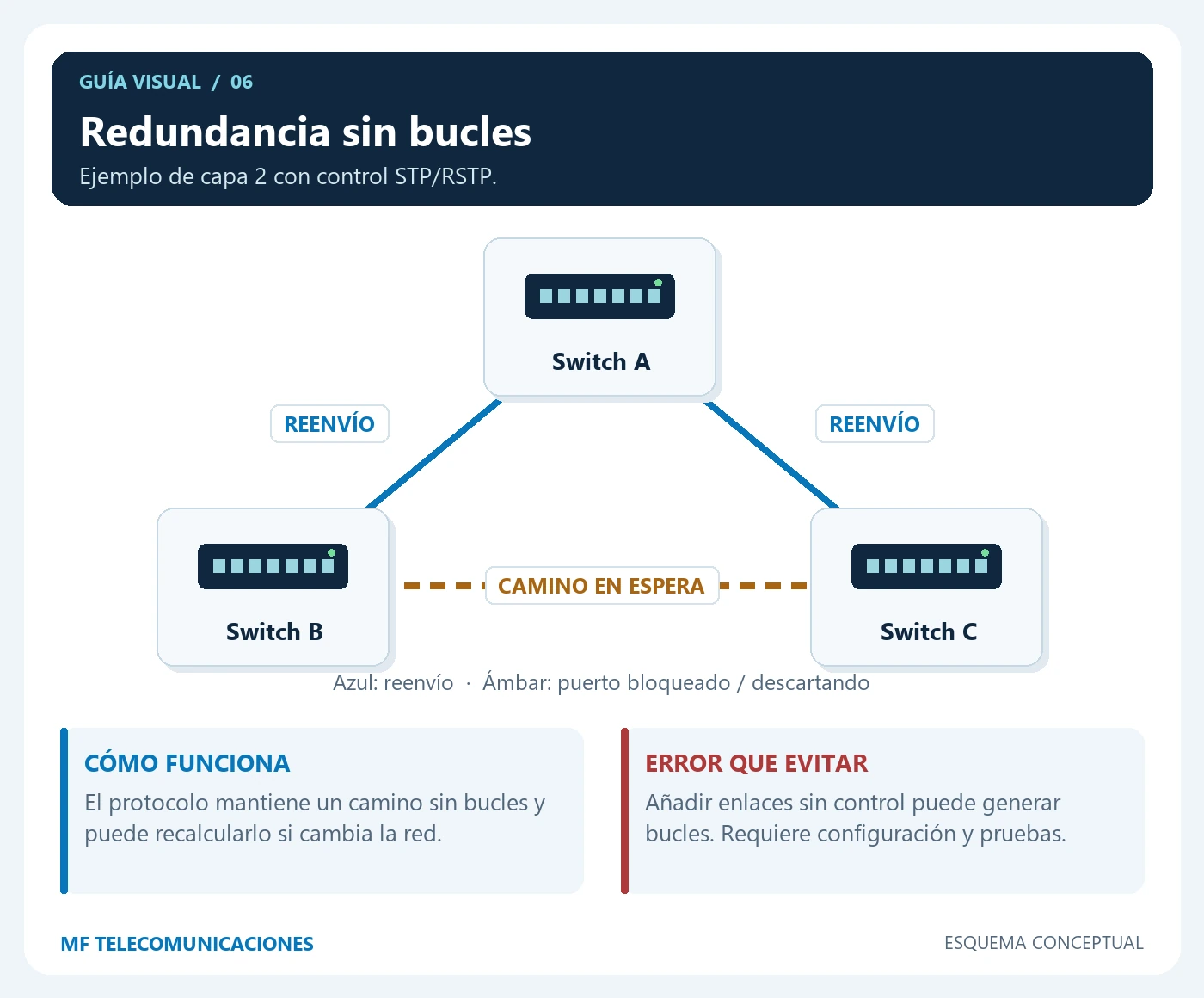

Los enlaces azules representan los caminos de reenvío y el enlace ámbar ilustra un camino en espera. En un diseño de capa 2 con STP/RSTP, un puerto puede quedar bloqueado o descartando para evitar bucles. Si cambia la red, el protocolo puede recalcular los caminos según su configuración. Conectar más cables sin diseñar este control puede provocar cortes.
Esquema conceptual. Ampliar imagen
Antes de ampliar: revisa qué equipos dependen de cada switch, qué enlace comparten y qué ocurre si falla. Si ya existen cortes o un rack difícil de mantener, consulta nuestro servicio de saneamiento de racks.
La topología no sustituye un buen diseño
Una red puede tener una topología correcta y seguir funcionando mal si existen cuellos de botella, cableado defectuoso, racks desordenados o enlaces mal dimensionados. Por eso diseñamos la infraestructura completa: cableado estructurado, fibra óptica, racks, switching y WiFi profesional.
